一、 概况：

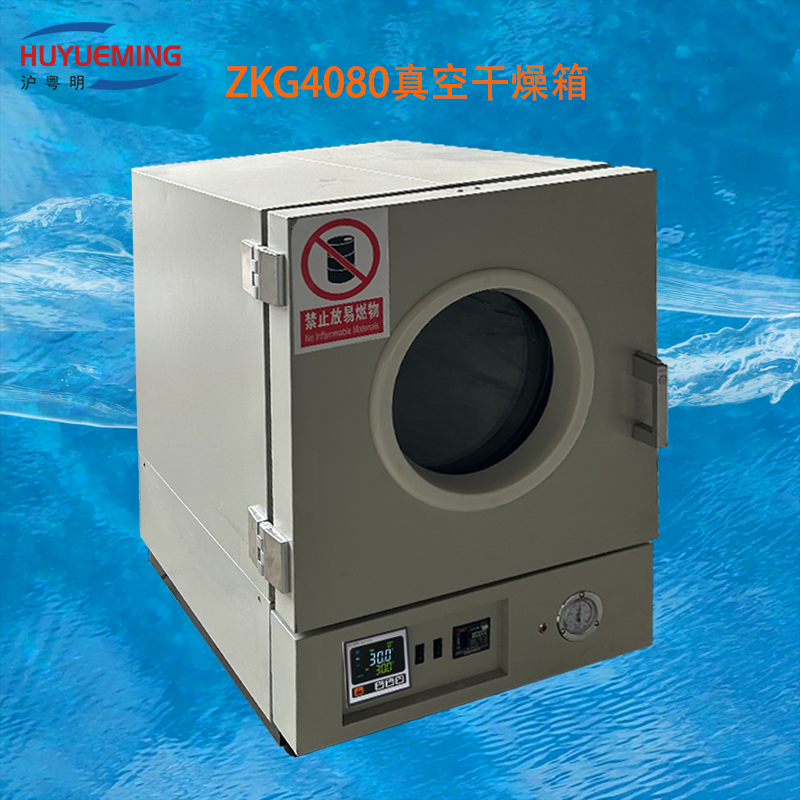

   ZKG4080高温真空干燥箱（以下简称:真空箱），供工矿企业、院校等有关部门，在高温真空状态下对物品进行加热干燥处理，及物料的工艺处理。本产品采用PID连续调节方式进行温度控制，控温灵敏、操作方便，并具有超温报警功能。在温度调节范围内可任意设定工作温度并自动进行控制，达到恒温状态。

本产品属普通电热真空干燥箱，若需处理贵重物品，请选择使用本厂其他产品。

本真空箱执行JB/T9505-1999《真空干燥箱》国家专业标准。

二、主要技术参数

1、使用环境条件：

a.大气压强86～106KPa；

b.空气相对湿度不大于85%；

c.温度5～40℃；

d.周围无腐蚀性气体；

e.24h内环境温度变化不大于5℃。

2、工作电压：单相220V± 10%V；频率50Hz± 1%Hz。

3、温度调节范围：150～400℃。

4、温度波动度：不大于1℃。

5、真空度：267Pa（2mmHg）。

6、加热功率：1.8kW。

7、外形尺寸：750× 640× 950（深× 宽× 高）mm。

8、工作室尺寸：φ350× 400mm。

9、搬运毛重：140Kg。

三、结构及电气控制原理简介

本真空箱外壳由冷轧钢板冲制焊接而成，工作室用不锈钢板制成，呈圆柱形几何形状。工作室内有两层不锈钢试品搁板。加热器紧匝在圆形工作室的外壁上，工作室筒壁与外壳之间是散热、保温层，用玻璃纤维作保温材料,外置一散热夹套层。箱门上有一圆形观察窗，以便观察工作室内的工作情况，工作室的真空度通过仪表板上的真空表，可以方便、直观地读到。真空箱有进气、排气电磁阀，用于抽真空和排气泄放，电器控制器件全部装于箱体下部电气控制箱内，后有检修门以便检修。有关各部件安装位置详见结构示意图（图1）。

本产品通过智能仪表对可控硅进行PID连续调节，以控制加热器的加热量从而达到对工作室内的温度控制，具有控温灵敏和稳定性高，以及操作方便的特点。风机用于散热夹套层的散热。
